一．背景介紹

汽車檢具是用于控制汽車零部件和整車尺寸以及零部件之間匹配度的設備或工具，被譽為“汽車裁判員”。它在汽車制造過程中起到關鍵作用，幫助企業實現量產標準化零件，提高零配件的質量，完善整車性能，

降低開發成本 。

這里有一些關于汽車檢具行業的重要信息:

1. 產品分類:汽車檢具根據使用階段可以分為單件檢具、總成檢具、開閉部件檢具、組裝檢具、內外裝綜合檢具等。

目前，汽車零部件企業主要使用帶測量功能的檢具和三坐標測量支架 (柔性檢具) 。對于零件上的某些極其重要的功能性尺寸，還能利用檢具進行數值檢測，

通常不能借助檢具直接獲得零件基于車身坐標系統精確的坐標值，而是將零件置于檢具上通過三坐標測量機測量方才獲得，

現代檢具的結構在設計時同時考慮其可以作為測量支架使用，但是當檢具的在線檢查功能與測量支架功能不能同時滿足時，應首先滿足檢具的在線檢查功能。

汽車檢具是按需方要求定制的專用檢驗設備，檢具的設計必須按照客戶提供的最終3D數據及2D圖紙，3D數據必須具備正確的汽車坐標系，

檢具的設計及制造都需要通過客戶的認可才能進行加工和交付，測量支架是用三坐標測量機測量零件時的一種輔助支架，

其所有的支撐面(點)和定位基準面均必須根據零件的CAD 數據銑削加工，有些特殊零件的測量支架還應具有部分檢具的功能。

所以檢具制作，使用過程中三坐標檢測是非常重要的檢測手段。

?

二．配置方案

思瑞測量高精度三坐標搭載HA-A-T7.5測頭系統，它是高速、高精度的可分度三維掃描模擬測頭。可同時兼容觸發和掃描功能，支持所有標準的探測模式：單點測量、自定心測量和連續高速掃描測量，完成各種復雜的測量任務，

包括復雜輪廓和外形的掃描。可快速直觀檢測輪廓度波動。

                        CROMA PLUS三坐標

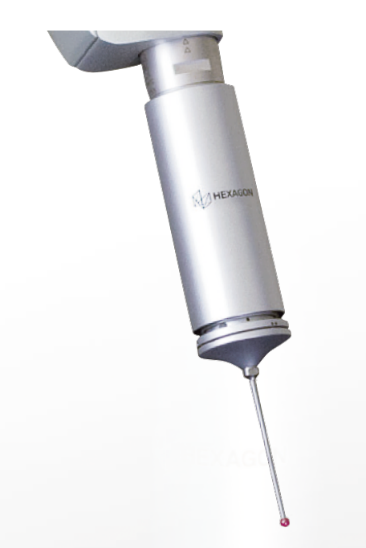

HP-S-X1H掃描測頭

?

三．檢測流程

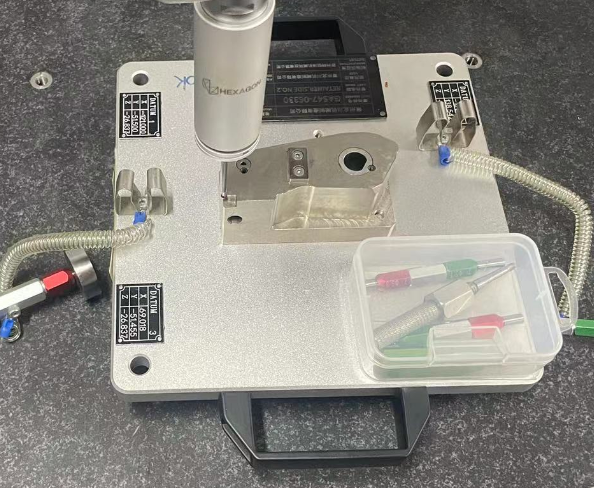

一、 將檢具平放在三坐標大理石臺面。

二、建立坐標系

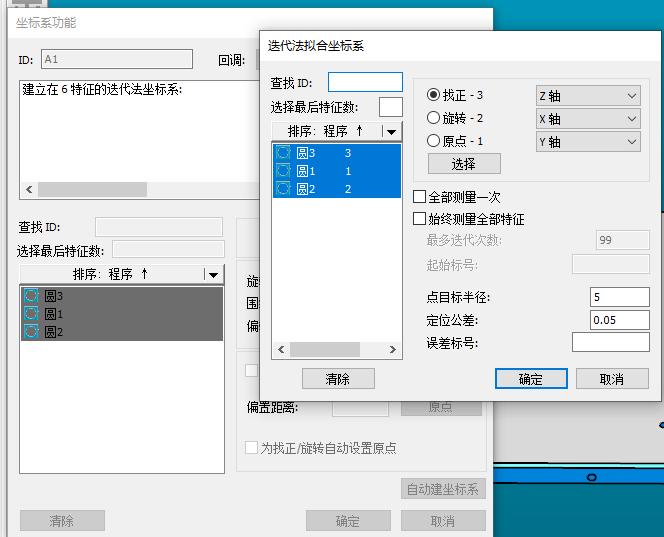

2.1使用檢具3個基準孔，用三圓迭代法建立粗精坐標系。

 （坐標系建立示意圖）

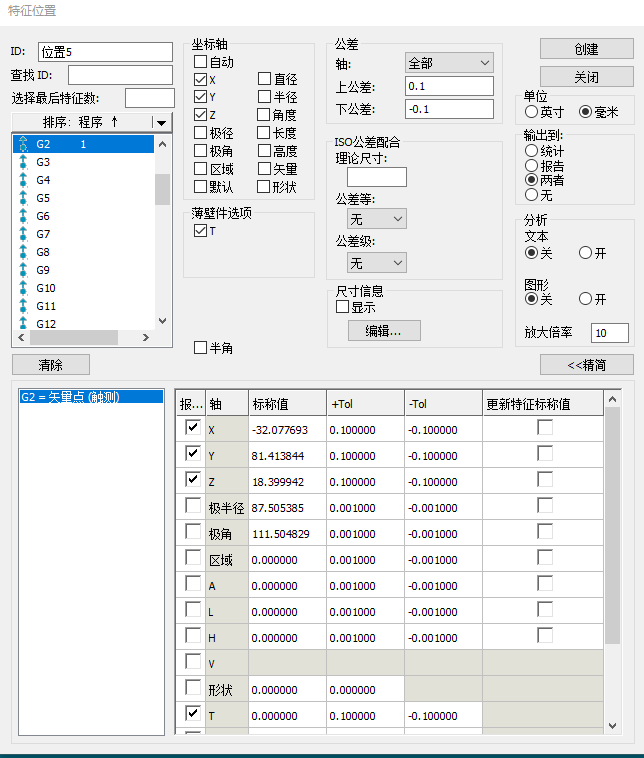

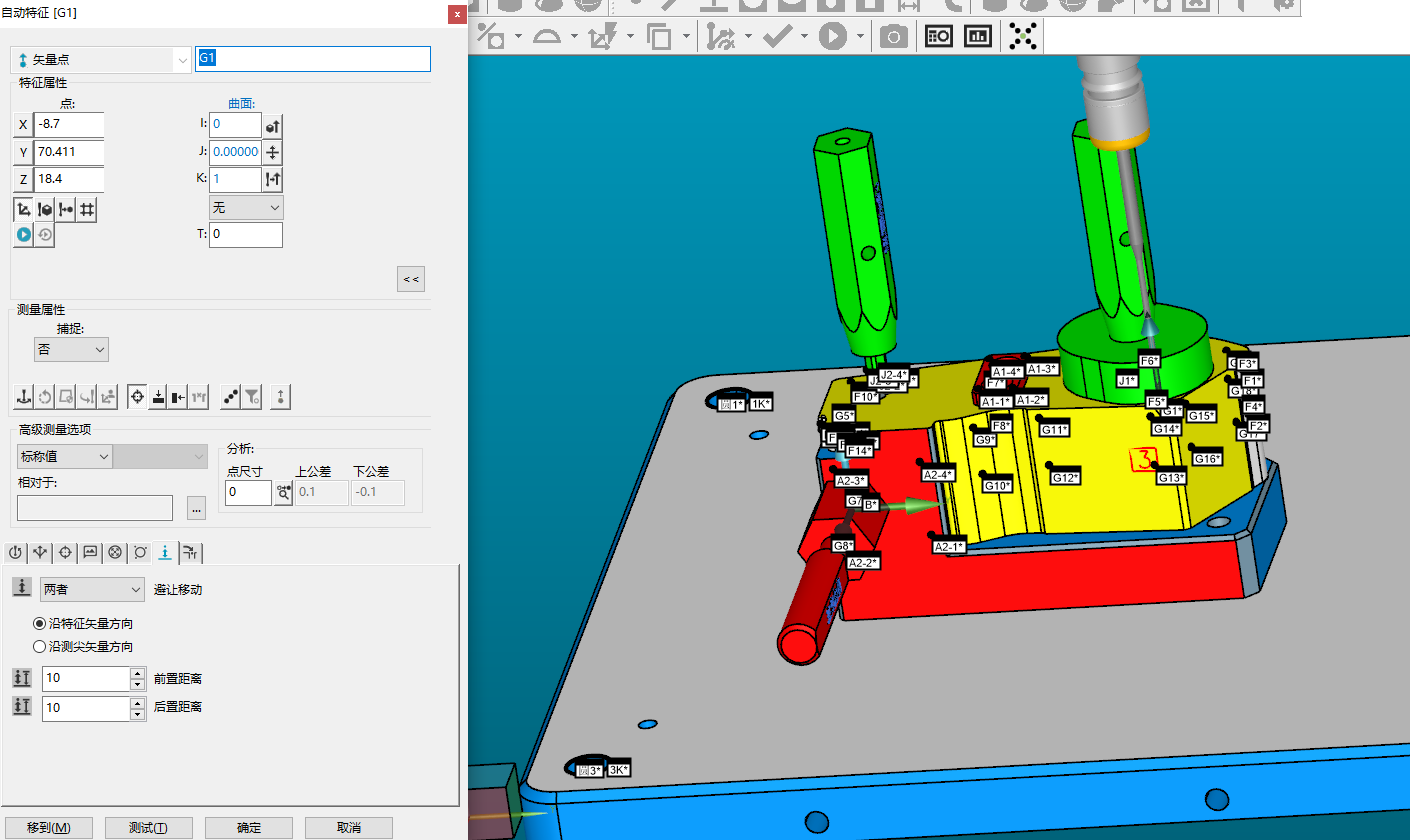

2.2 在模型上選取自動矢量點

?

四．檢測思路

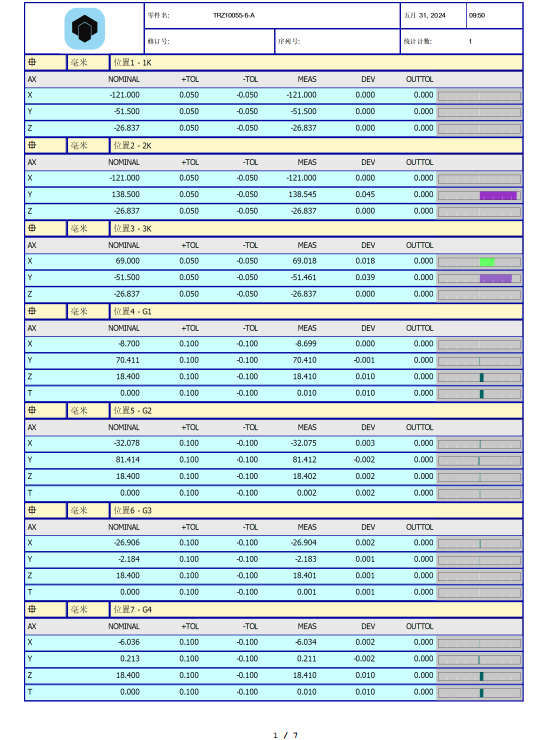

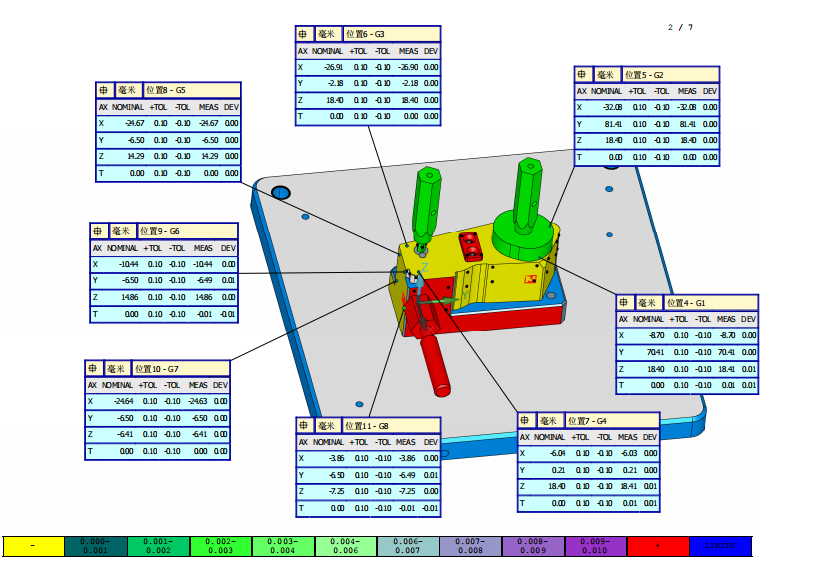

通過三坐標導入檢具模型，用三圓迭代法建立坐標系，用自動矢量點測量模型點位，全部創建運行，自動出結果，根據三坐標測量機測量結果調整檢具或者驗收。
