風機頭部鑄件的智能激光3D掃描檢測

發表時間:2022-08-01 14:08:52 作者:3D掃描 來源:whjrdzc.com 瀏覽:

客戶需求:

客戶是一家生產風力發電設備相關部件的企業,此次掃描檢測的是一個大型風機頭鑄件(直徑約3m),要求數據采集完整(包括底部),精度±3mm,主要用于尺寸測量、輸出檢測報告、保存數據以及更好地對接客戶。

解決方案:

RigelScan手持式藍色激光3D掃描儀+MarvelShot便攜式攝影測量

HX-RigelScan Max右前視圖.124.png

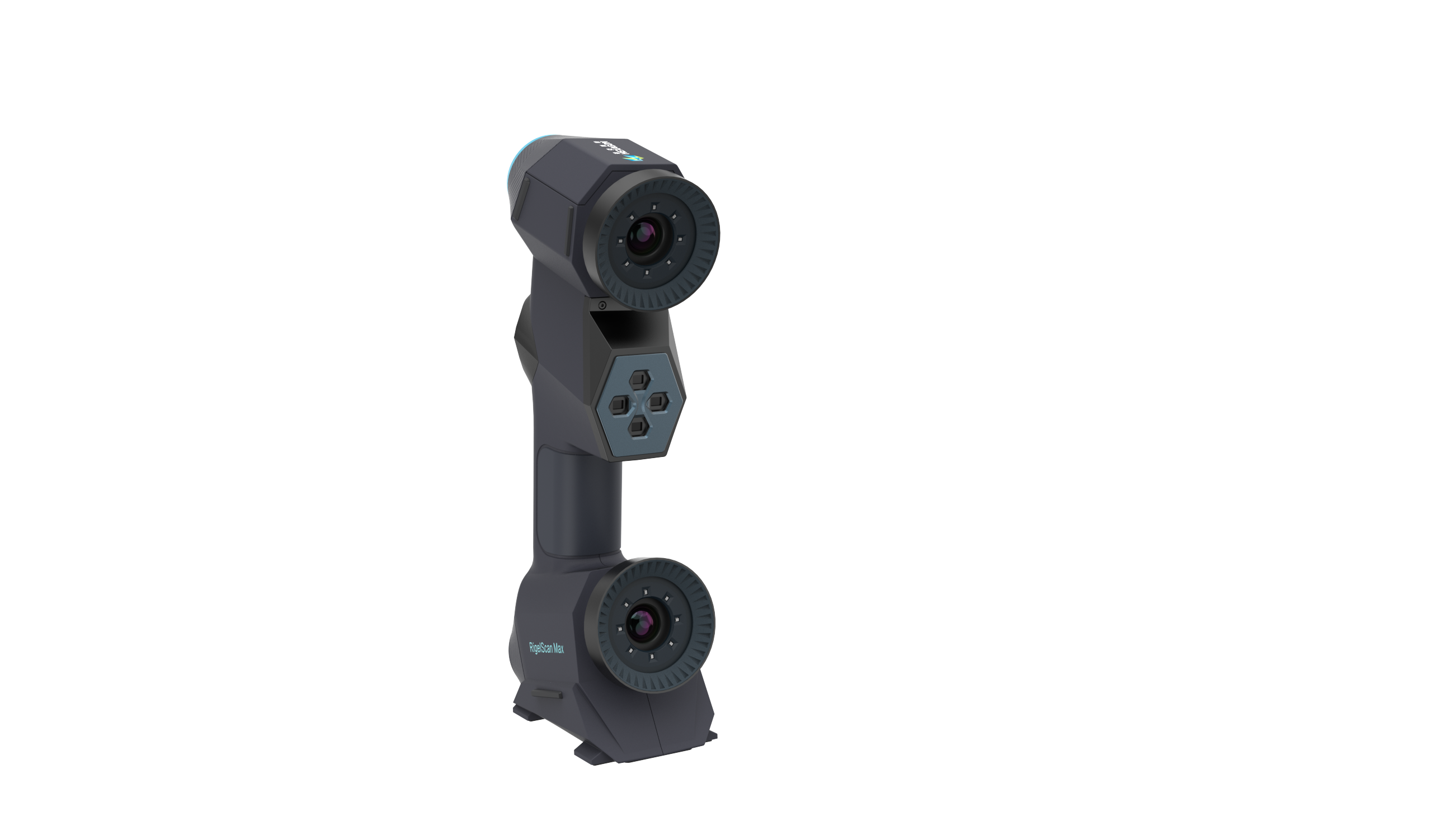

▲RigelScan手持式藍色激光3D掃描儀

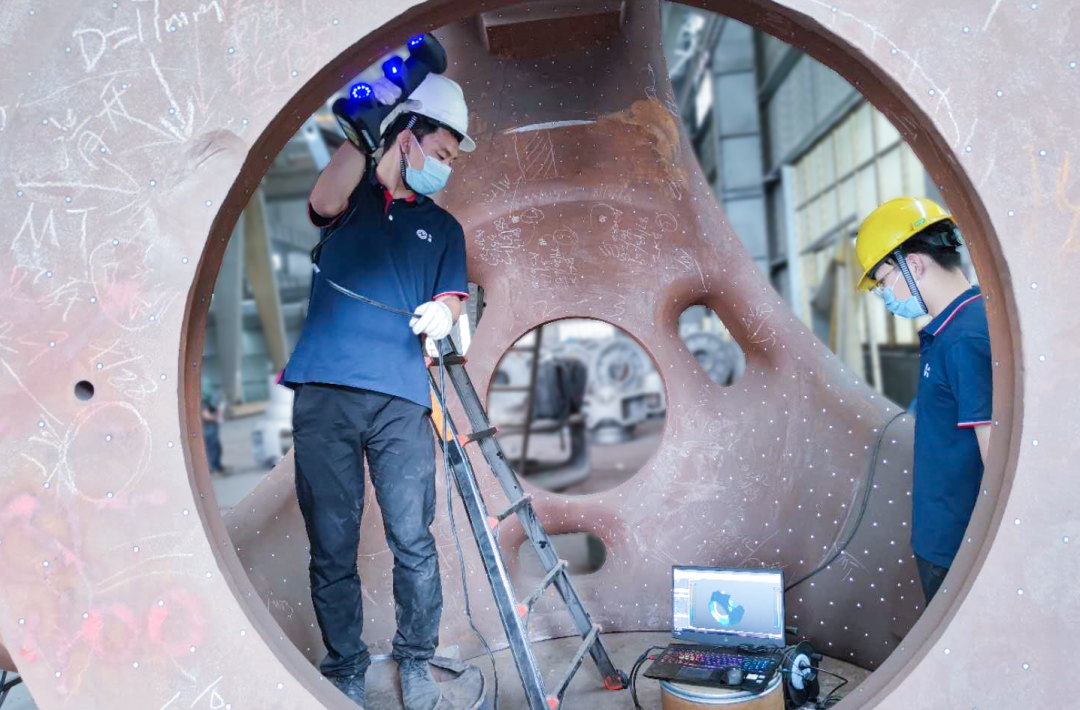

首先采用MarvelShot便攜式攝影測量模塊從內部底圓開始,按由內向外擴散的路徑采集標志點。MarvelShot利用攝影測量原理,整體控制工件表面標志點精度,從而用來提高手持掃描儀的體積精度。

大范圍模式結合RigelScan Elite標準模式采集鑄件表面完整數據。由于該工件較大,客戶要求分辨率較高(具體為0.8mm),掃描數據量大,故采取掃描多個工程后,利用MarvelShot采集的整體標志點,實現多個工程的合并,完成大工件的掃描。

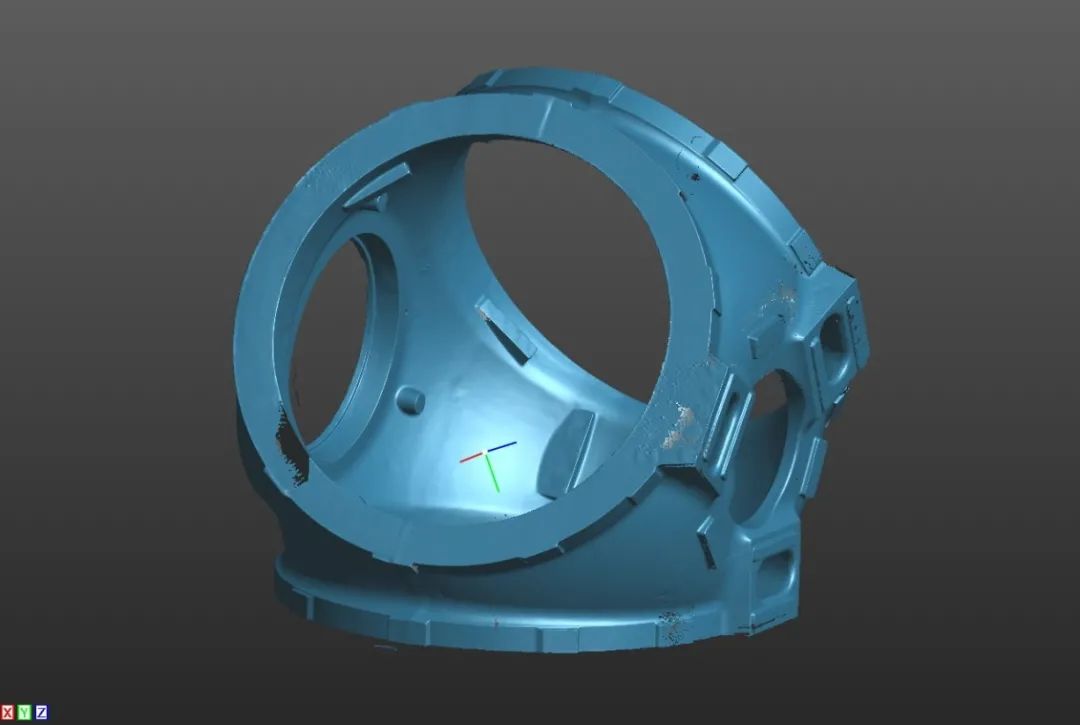

▲風機頭鑄件三維掃描數據


將掃描數據導入三維軟件PolyWorks,與原數模進行對比分析,并輸出檢測報告。

方案特點:

▲高精度、低成本

MarvelShot獨特的精確對焦藍光技術,遠遠優于白光或紅外光源,能夠以極低的成本,保證較為優越的精度和重復性。

▲實時查看、精準全面

MarvelShot與三維掃描儀搭配,可以邊拍照邊實時查看計算結果,拍完即可導出標志點,直接用于三維掃描;二者結合在提高精度的同時,又能采集到球體內外頂底的所有結構尺寸及形位公差。

針對大型工件(尤其是非標件),無論結構如何復雜,斗毆能以完備的產品系列和豐富的經驗靈活應對,快速給出精準方案滿足客戶需求,為企業的逆向設計、生產制造、模具檢驗、產品檢驗等提供了極大的便利,其高效性、靈活性和專業性深受客戶稱贊。
