行業案例 思瑞圍繞客戶的切實需求,幫助客戶提升品質和生產力
首頁 > 行業案例 > 成型件 > 壓鑄件>復合型影像儀應用之小家電中框方案

復合型影像儀應用之小家電中框方案

發表時間:2021-11-29 14:11:52 作者:三坐標 來源:whjrdzc.com 瀏覽:

隨著生活水平提高,消費者在選購商品中越來越看重品質,呈現“精品式消費”的趨勢。要讓產品成為一款“精品”,品質很重要。品質優劣是決定商品的使用效能、價格、用戶口碑的重要因素之一,對商品價值產生直接影響。



復合型影像儀應用之小家電中框方案(圖1)

質量提升在于對每個加工細節的精雕細琢,做到精益求精。比如小家電產品的內部框架,假如制作精度不符合要求,就會對產品結構強度、使用壽命等造成影響,進而影響用戶口碑。卡尺等傳統量具已無法滿足需求,需要使用影像儀等精密儀器進行檢測。

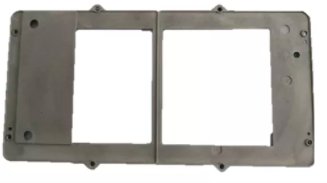

此次拿到客戶一款小家電內部框架的測量工件,任務主要測量加工件的距離尺寸、同時對平面度、高度兩項三維指標進行測量。前者使用影像儀即可完成,后者則需要使用接觸式測頭進行測量,同時支持光學及接觸測量的VIEWMAX L精度可以滿足需求,且性價比高,因而成為實用之選。



復合型影像儀應用之小家電中框方案(圖2)

在正式測量前先用治具將中框保持固定在工作平面,接著創建坐標系,使用光學測量先后對中框上圓的位置度、直線與圓的距離、四周尺寸數據進行測量,最后使用探針對工件高度及平面度進行檢測。在影像測量時,能直接進行尺寸標定,直觀清晰。其中影像測量精度為(3.0+L/150)μm,探針測量精度為(4.0+L/150)μm,能夠滿足測量需求。

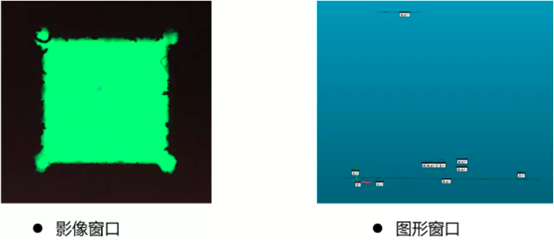

復合型影像儀應用之小家電中框方案(圖3)

測量靈活性更佳

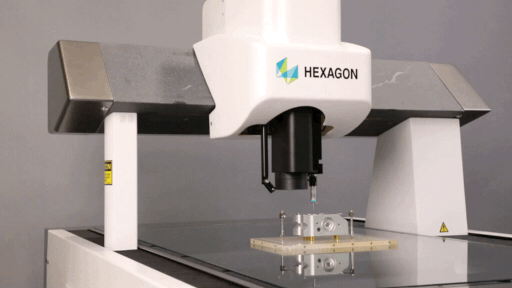

VIEWMAX L擁有更佳的測量靈活性。比如在毛坯件時進行測量,三坐標會因為表面紋路影響產生誤測,而且會損傷測頭,進一步降低測量精度。而VIEWMAX L由于其非接觸測量特性,可以對一款工件從毛坯到成品等多道工序的結果進行檢測,提供覆蓋面更廣的精密測量跟進。在需要進行三維測量時,VIEWMAX L在測頭和PC-DMIS的支持下也能很好地完成。



復合型影像儀應用之小家電中框方案(圖4)

高精度影像測量表現

高清影像效果需要光源、相機、鏡頭三者相互配合,在硬件上,VIEWMAX L在這是三方面采用了。豐富的光源配置使其能夠利用不同的光線效果凸顯被測工件的特性。1/1.8''工業級相機具備更佳的影像捕捉能力,電動無極變倍鏡頭實現在焦距范圍內任意一點均可對焦工作,在這三者配合下實現高清圖像效果,為實現精準測量提供堅實保障。



復合型影像儀應用之小家電中框方案(圖5)

接觸測量、影像測量間切換自如

借助強大的PC-DMIS VISION軟件,同步校驗后可實現測頭及CCD測量之間可自如切換,能進行二維及三維尺寸測量,操作簡單便捷。


易學易用的專業測量軟件

全中文界面,智能型簡便易用。能對影像所測元素直接進行尺寸標定,簡易編程便可實現自動測量,易學易用。


設備亮點

?可加裝測量測頭,影像探頭二合一;

?支持使用PC-DMIS專業測量軟件。實現高效快捷的質量控制和過程控制;

?氣浮導軌,配合精密的研磨級滾珠絲桿,實現高速、高精度、高穩定的位移定位。
