三坐標掃描+自定心功能,是高精測量傳動軸及齒輪軸的福音!

發表時間:2023-03-01 09:03:42 作者:三坐標 來源:whjrdzc.com 瀏覽:

在機械裝置中,軸類零部件是重要組成部分,徑向尺寸精度和形位精度要求較高,是把握產品質量的關鍵環節,還需確保配合軸頸對于支承軸頸的同軸度,以及相互位置的同軸度和圓跳動,所以要不斷加強軸類零件準確檢驗。由于市場對高精度軸類產品不斷提出新的更高要求,因此如何提高傳動軸、齒輪軸測量精度是汽車制造行業普遍關注的問題。


優選方案

針對高精度軸類零件的測量,普通打點式三坐標測量點數少、效率低,難以應對高強度、高精度測量需求,基于此種高精度要求高難度尺寸測量,思瑞推出齒輪軸測量解決方案。

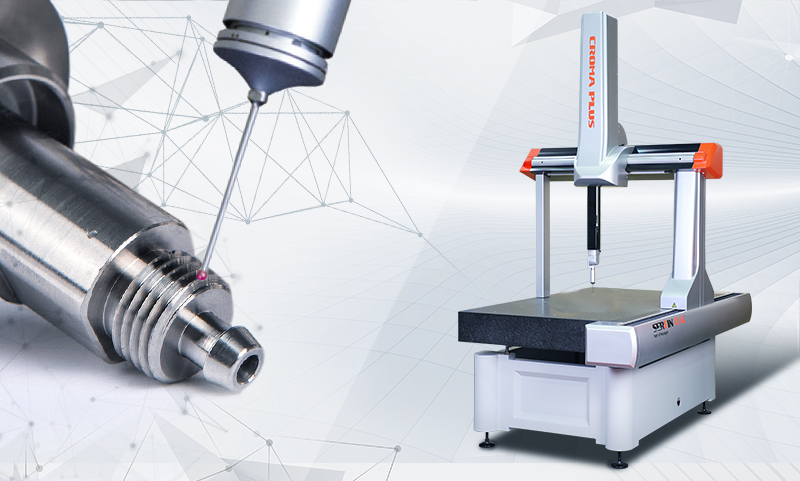

CROMA PLUS三坐標測量機廣泛應用于精密軸類零部件、齒輪檢測,是一款專為復雜面檢測設計的機型,搭配海克斯康X1二合一傳感器,同時兼容觸發和掃描功能,測針長度最長可達225mm,方便進行深孔測量,支持自定心測量和連續高速掃描測量,數秒內即可完成百個點位采集,比之前的檢測效率提高數倍,實現高速、高精度連續取樣。


可靠測量

(一)硬件掃描

在檢測時,以兩頭圓柱的公共軸線為基準,由于軸類零件多為細長型,不好立著裝夾,所以使用V型塊,減少錐堵的安裝次數,從而降低零件的重復安裝誤差,將零件的兩支承軸頸置于V型塊上墊高調平,對被測元素進行掃描檢測后,輸出測圓柱度、跳動、同軸度等數據。

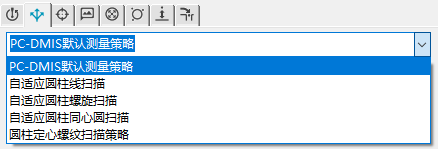

PC DMIS對于圓柱掃描有多種掃描方式應對各種場景,以更便捷、快速、高精地完成檢測。


(二)軟件自定心功能

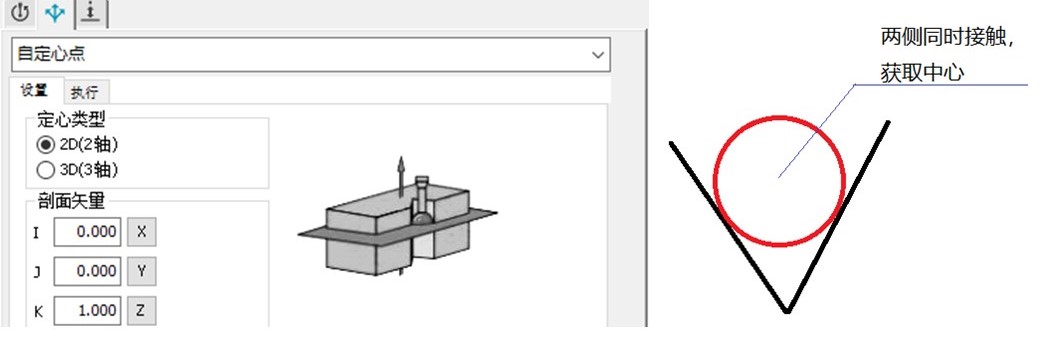

工件的中心孔是加工工序的定位基準和檢驗基準,基準軸線常見的配置方案輕松可測,但以傳統打點式測量齒中心位置會造成一定程度的偏差,無法確定中心位置,所以需要掃描測頭+自定心功能測量;PC DMIS自定心功能能有效解決這一難題,所謂自定心即在測針同時接觸兩側邊時,軟件自動記錄測針中心位置,PC DMIS自定義旋轉中心,找到齒中心,便捷高效地完成檢測。


應用場景

下面介紹兩種場景:

1、 相位角測量

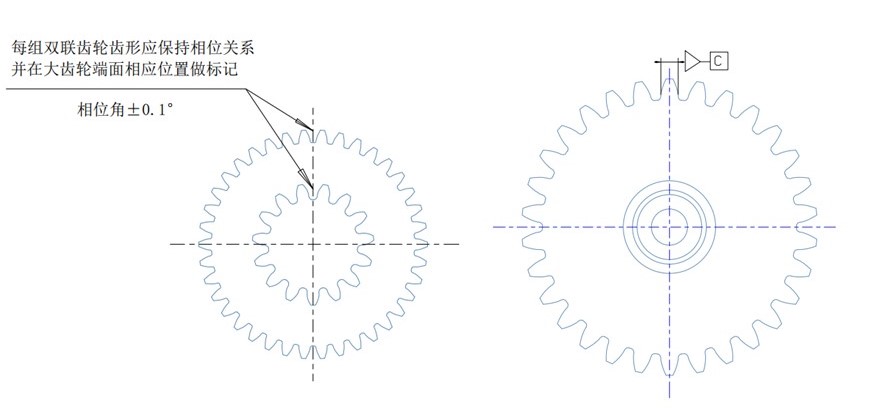

每組雙聯齒輪齒形應保持相位關系,需要對軸心與每組對應的上下齒中心連線的夾角進行控制。如下圖所示,要求相位角為±0.1°,利用自定心功能,精準獲取兩齒中心位置,這樣便能準確測量出夾角。


2、在軸端鍵槽加工和測量中,鍵槽相對軸心的基準的對稱度測量難度較高,PCDMIS自定心功能以軸線和齒中心或兩齒中心為基準,方便精準測量鍵槽對稱度。如下圖:


利用CROMA PLUS三坐標測量機搭載擁有自定心功能的PC DMIS,直接對以上兩種場景進行測量,能自動準確獲取兩齒中心位,完全滿足測量需求,很好地解決齒輪軸的精密測量要求,檢測過程便捷快速,測量更精準高效,還可以延伸至固定直徑滾珠球道(可通過定制指定直徑測針)、節圓等的檢測。
