思瑞三坐標齒輪質檢方案

發表時間:2022-06-20 13:06:33 作者:思瑞瑕疵檢測 來源:whjrdzc.com 瀏覽:

齒輪是機械設備上的重要零部件,應用十分寬泛,比如汽車上的變速箱、變速器、機床、工程商廣泛應用的齒輪減速器等。其傳動可以完成加速、減速、變向等功能,在機械傳動和整個機械領域中的應用是極其廣泛的。

思瑞三坐標齒輪質檢方案(圖1)


齒輪本身的制造精度很重要,決定了整個機器的工作性能、承載能力及使用壽命。而隨著機械工業的不斷進步,對齒輪品質要求就越來越高。在加工過程中,保證齒輪的運動精度、工作平穩性、接觸精度以及齒側間隙成了重中之重。加工工藝的進步提升、引進先進的質檢設備是許多廠商的選擇。


齒輪檢測是確保齒輪成品性能和質量的關鍵環節,還是成品驗收過程中的一個重要驗收依據,是對齒輪在質量控制的技術保證。因此對齒輪進行精密檢測就很有必要。


齒輪的檢測要求:

齒距、齒向、齒形的檢測與評價


檢測方法:


1.型號配置:

思瑞專門為機械加工檢測打造了Croma機型,集高精度、高效率、高穩定性等優勢于一身。硬件上采用了TESA全自動測座,HP-TM傳感器等專業配置,軟件上則使用了擁有專業的齒輪模塊測量的測量軟件Rational-Dmis,實現高效準確的質量檢測與易用直觀的過程控制。


2.裝夾定位

將齒輪固定在工作臺面上,放置穩固,機器運動后也不會有位移變化,保證檢測數據的可靠性。


3.建立坐標系:

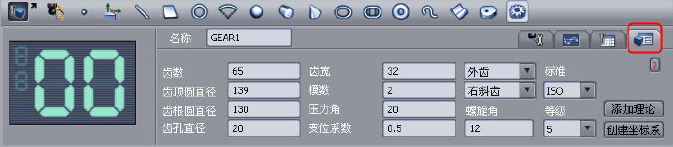

①打開Rational Dmis齒輪模塊,輸入齒輪的齒數、齒寬、齒頂圓直徑、齒根圓直徑、齒孔直徑、模數、壓力角等已知參數,添加理論值后創建標準齒輪的模型,測量時進行實際與理論數值的對比。

思瑞三坐標齒輪質檢方案(圖2)

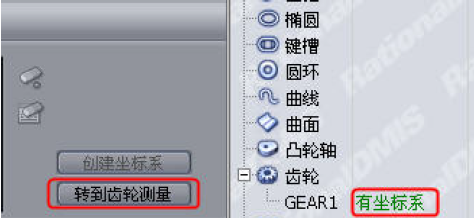

②與其他產品建立坐標系不同,齒輪坐標系只需根據軟件提示建立坐標系即可,創建坐標系后,齒輪數據區將顯示“有坐標系”,說明坐標建立完畢。

思瑞三坐標齒輪質檢方案(圖3)



4.測量要點:

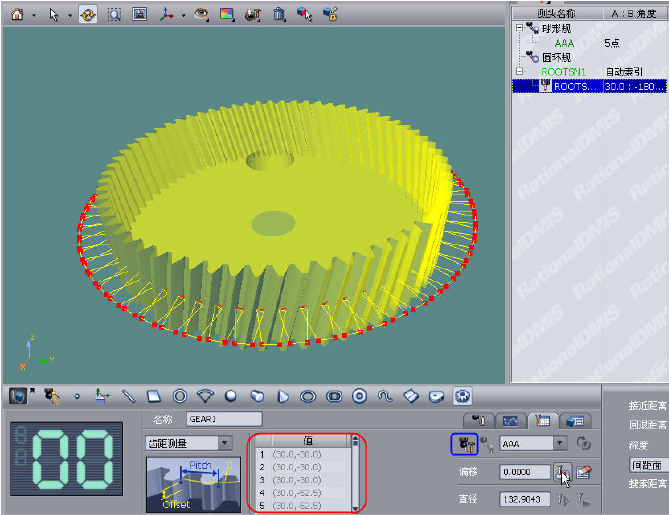

①齒距測量:將測頭的激活到A角和B角都不是0度,點擊產生測量點,即可知道與每個輪齒對應的角度,然后添加至測頭數據區校正后,灰色的角度則變成綠色;

思瑞三坐標齒輪質檢方案(圖4)

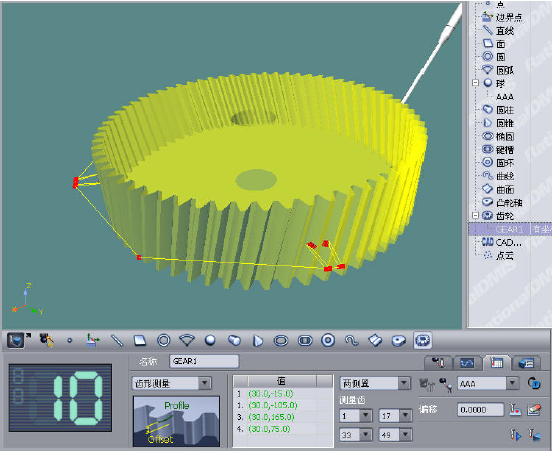

②齒形測量:首先在紅色框選區選擇需測量的齒數(4個齒)以及測量齒的位置(兩側翼),產生測量點;

思瑞三坐標齒輪質檢方案(圖5)

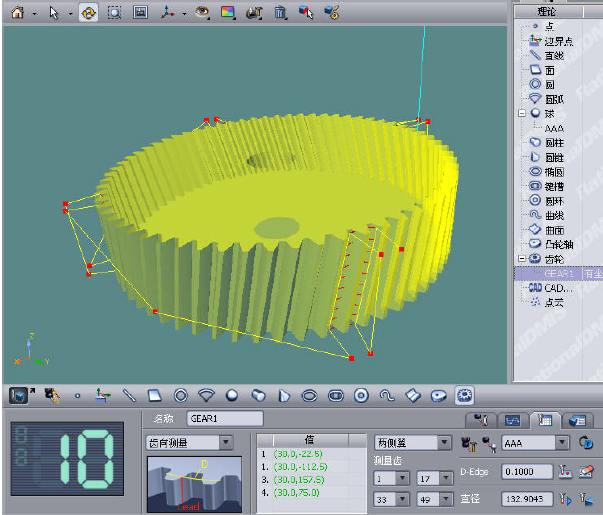

③齒向測量:與齒形測量不同的是需設置縮進值(D-Edge為齒輪中心的縮進值)

思瑞三坐標齒輪質檢方案(圖6)

④所有的測點都已生成,運行程序即可。

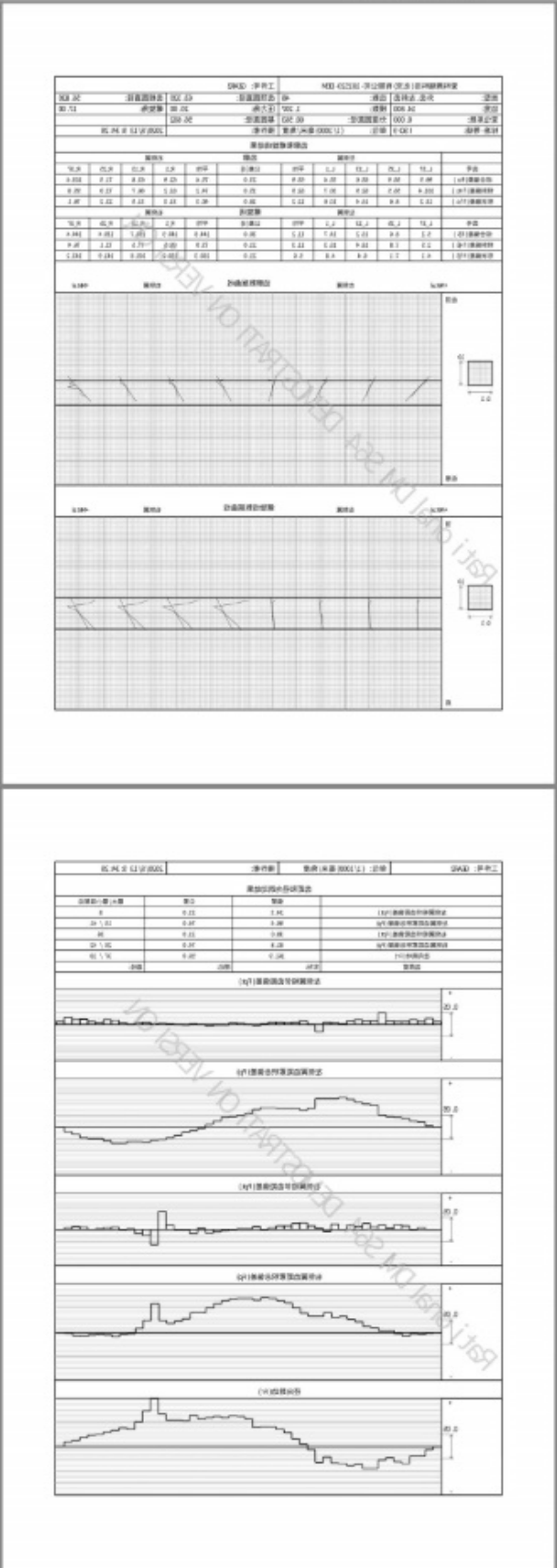

5.最后輸出專業數字化報告,包括對所有齒輪報告的分析,其中有齒廓數據曲線、螺旋線數據曲線、兩側翼相鄰齒距偏差及齒距累積總偏差,一目了然,簡單明了。

思瑞三坐標齒輪質檢方案(圖7)


思瑞測量齒輪檢測方案,專為滿足企業齒輪品控需求而匠心設計,為客戶提供了高精度、高效率、便捷好用的解決方案。很好地滿足客戶對精度與速度的要求。這種專業智能的檢測方案,推動了齒輪加工領域質檢板塊的智能化進程。
