凸輪軸掃描檢測應用案例

發表時間:2021-07-05 13:07:46 作者:思瑞瑕疵檢測 來源:whjrdzc.com 瀏覽:

一、凸輪軸介紹

凸輪軸是摩托車、汽車、飛機等發動機的核心部件,它的功能是保證發動機的正確配氣相位和按一定運動規律控制氣門組定時開、閉。凸輪軸在發動機中占據著十分重要的地位。


二、適用范圍

需要測量上下兩個凸輪的面輪廓度,該測量方法同樣適用于所有要檢測類似面輪廓度的工件。


三、測量注意事項

本案例以飛機上的凸輪軸為掃描案例。


四、測量過程分析

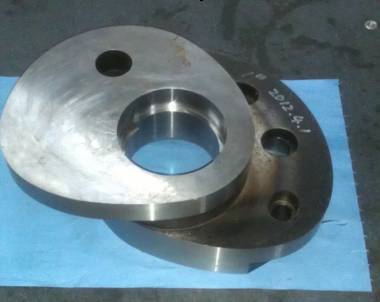

第一步:要進行工件分析。實物如下:

凸輪軸掃描檢測應用案例(圖1)

第二步:了解基準和測量要求后,就可以進行工件的裝夾了;此工件為鋼制工件,只需要墊高即可保證每處都能測量到,固定方法如下圖所示。

凸輪軸掃描檢測應用案例(圖2)

五、具體測量步驟

1、測針校驗:此案例一共需要5個角度的校驗。

2、手動建坐標系:平面-圓-圓。

3、自動建坐標系:平面-圓-圓。

4、插入-掃描-閉線掃描,在彈出的對話框中,按一定要求設置參數。

5、評價:將測量得到的點構造為一個集合組,評價此曲線特征組的輪廓度。

6、分析報告:創建輪廓度的圖形分析報告(插入→報告命令→分析)。

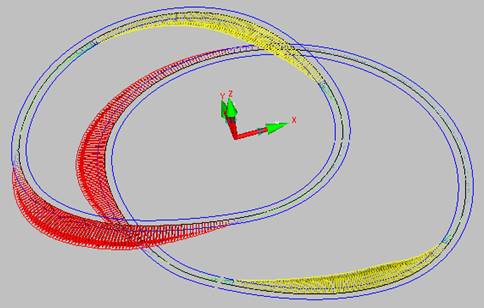

凸輪軸掃描檢測應用案例(圖3)

7、總結:此案例主要用到開線掃描以及閉線掃描,對于評價線輪廓度,或者面輪廓度的工件具有一定得參考作用。


六、凸輪軸掃描案例機型、測頭配置推薦

Croma三坐標測量儀;測頭配置:TESASTAR-M M8
