電路板檢測應用案例(影像儀如何測量電路板的尺寸)

發表時間:2022-05-05 16:05:49 作者:思瑞瑕疵檢測 來源:whjrdzc.com 瀏覽:

一、電路板介紹:

電路板也叫線路板,PCB板,鋁基板,高頻板,PCB,超薄線路板,超薄電路板,印刷(銅刻蝕技術)電路板等,是當代電子元件業中活躍的產業。電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成。每元件都對電路板有著重要的影響,電路板的尺寸檢測也十分有必要。

二、適用范圍:

此案例為電子行業上電路板的尺寸測量。

 三、測量注意事項:

根據圖紙要求測量孔徑,圓度,距離,導入DWG,DXF測量。

四、測量過程分析:

第一步:工件分析。進行常規檢測。

第二步:工件裝夾。了解基準和測量要求后,就可以進行工件的裝夾了;此工件為電子材料制品的工件,可以直接放在玻璃板

臺面上或者用橡皮泥粘住每條邊。

五、具體測量步驟:

測量儀器選擇自動影像CLASSIC正常配置

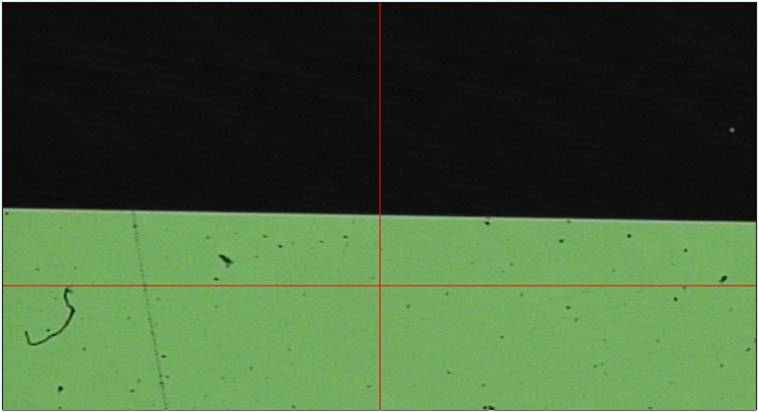

1、打開測量軟件,調節放大倍率,聚焦清楚如下圖,取線1,同樣方法取線2。線1,線2取交點1

電路板檢測應用案例(圖1)

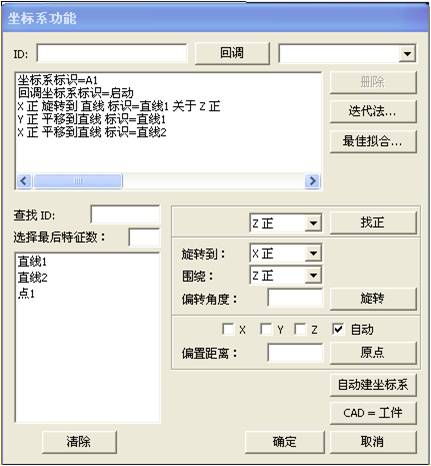

2、建立坐標系A1。 如下圖   直線1旋轉至X正,直線1,Y歸零,直線2,X歸零。點擊

電路板檢測應用案例(圖2)

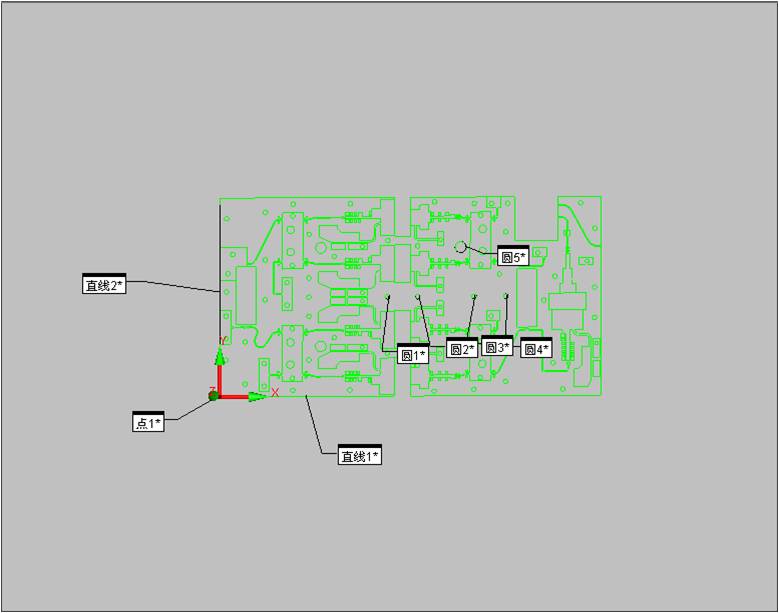

如下圖所示的圖形

電路板檢測應用案例(圖3)

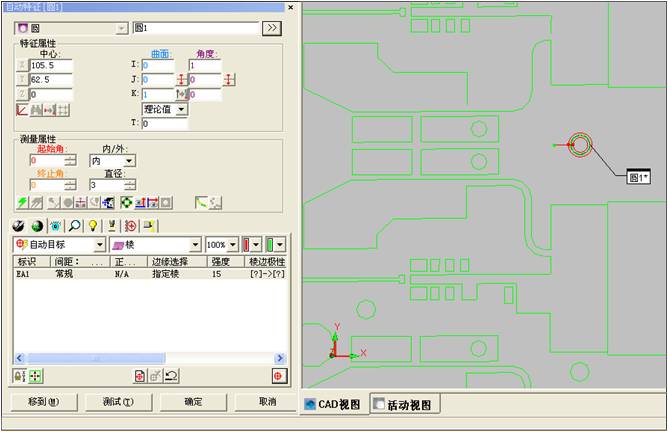

3、選擇自動特征圓1,點選圖形需要測量的要素,如下圖所示。點選后,機器自動去測量這個元素。以此類推測量圓1,圓2,

圓3,圓4,圓5

電路板檢測應用案例(圖4)

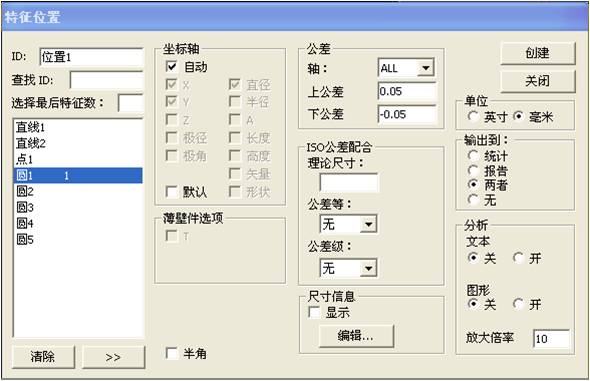

4、評價圓1,圓2….圓5的直徑和位置如下圖:

電路板檢測應用案例(圖5)

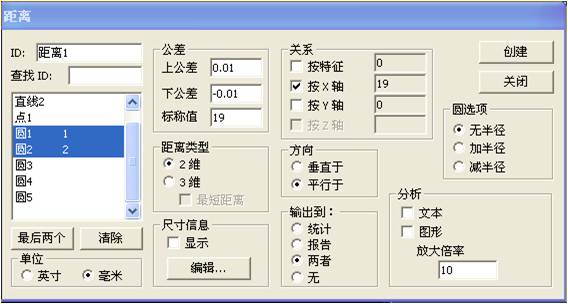

評價圓心距離

電路板檢測應用案例(圖6)

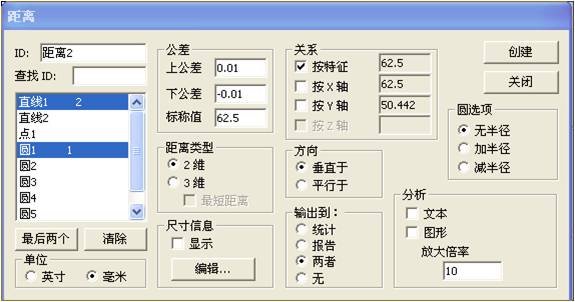

評價圓1到直線1垂直距離

電路板檢測應用案例(圖7)

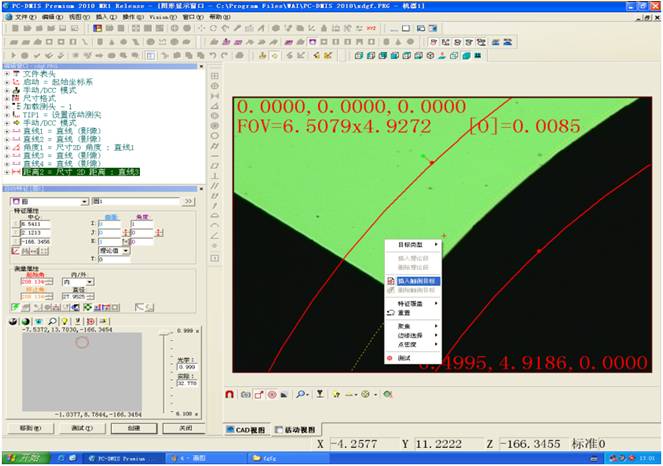

另外,就缺口圓如何測量詳見下圖:

電路板檢測應用案例(圖8)

注意:當測量一個圓時候,如果有缺口,那么怎樣避開這個缺口,如上圖所示。在缺口一側,點右鍵—插入觸測目標。

電路板檢測應用案例(圖9)

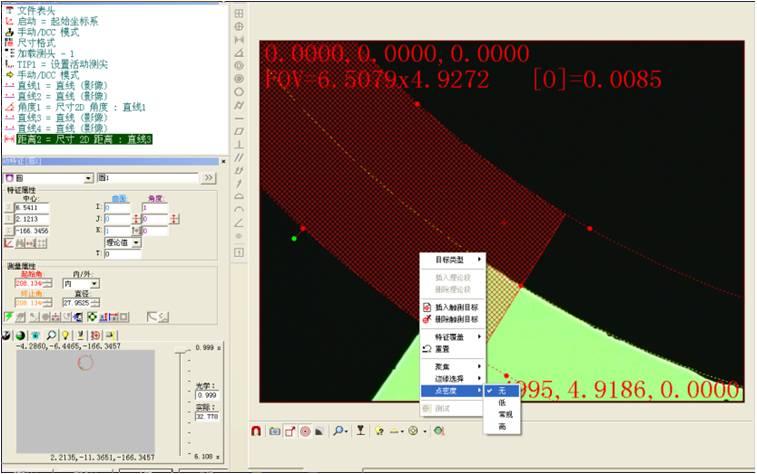

在缺口另外一側,點右鍵—插入觸測目標,在缺口范圍內,右鍵選擇點密度為無,這樣缺口區域就可以避開了。

六、總結:

這個案例主要應用導入DXF,DWG之后可以離線編程再測量。測量圓,線,評價距離。對電子行業電路板有一定指導作用。

七、電路板檢測機型推薦:

DCC CLASSIC影像測量儀;軟件配置:PREMIUM。
