三維掃描結合CAD高效應對離合器數據采集

發表時間:2022-08-01 14:08:58 作者:三維掃描儀 來源:whjrdzc.com 瀏覽:

前言:

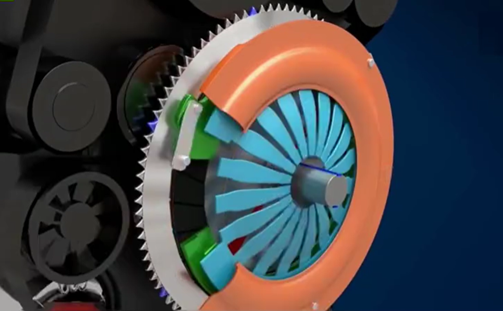

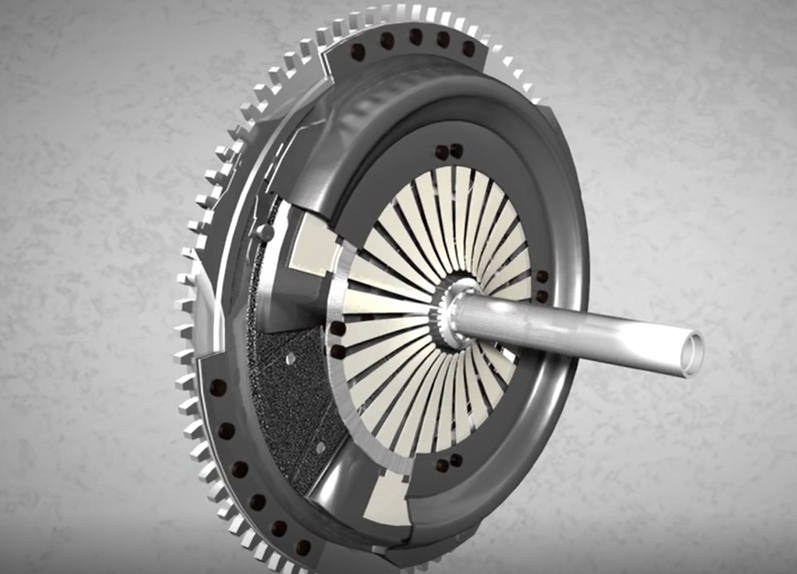

在汽車駕駛過程中,起步、換擋、減速、剎車,很多新手司機都曾經因為離合器的操作不得要領,而搞得手忙腳亂過。離合器安裝在發動機與變速器之間,擔負著傳力、減振和防止系統過載等十分重要的作用。駕駛員可根據需要踩下或松開離合器踏板,使發動機與變速器暫時分離或逐漸接合,以切斷或傳遞發動機向變速器輸入的動力。

近年來,隨著汽車技術的進步和行駛速度的提高,對離合器制造廠家的技術水平和產品質量也提出了更高的要求。而效率決定產能。在當今激烈的市場競爭中,要想脫穎而出,從獲取訂單開始,就必須高效應對。


客戶需求:

客戶是離合器制造企業,該企業的合作伙伴需要對一款離合器進行逆向設計、加工生產,但卻只有離合器原型實物,沒有相關數據和圖紙。客戶為了爭取訂單,需要快速拿出離合器的三維數據方案。在采購商滿意、訂單成交之后,再繼續做精細化的逆向設計、指導加工。

常規方案:

企業的常規做法是采用傳統測量方式,如用卡尺、千分尺、三坐標、輪廓儀、影像儀等設備,對離合器整體及拆卸的單個零件分別進行測量,然后根據測量數據做出三維模型,向客戶展示。

這個過程大致需要一周甚至更長的時間,可謂耗時費力。如果訂單最終未能成交,這對企業成本而言,將是極大的浪費。

檢測方案:

采用RigelScan Plus藍色激光3D掃描儀,高效掃描離合器總成上零部件,獲取精準三維數據,直接導入CAD軟件里進行立體裝配,輸出爆炸圖視頻,向客戶進行直觀演示。從掃描到輸出爆炸運動圖,整個過程只需半天時間

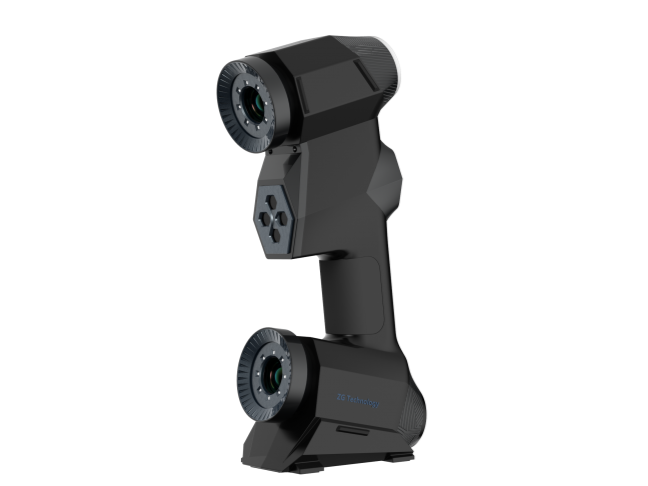

RigelScan Plus▲


具體實施:

1、掃描準備

由于離合器各工件較薄(壓盤、膜片彈簧、離合器蓋、傳動鋼片的邊緣厚度分別為6mm、2.5mm、4mm、1.5mm),需借用桌面標志點將工件兩端標志點識別,再進行標準模式掃描。



2、參數設置

針對該離合器,設置分辨率為0.3mm。


3、掃描及CAD裝配

使用RigelScan Plus分別掃描離合器總成上拆卸的4個零部件,大約1小時即完成了整個掃描過程,得到了4個零部件的三維模型。

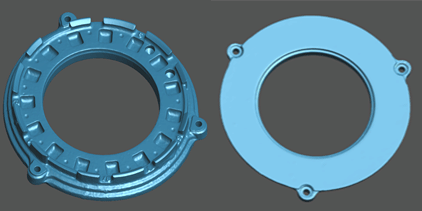

壓盤-掃描數據▲

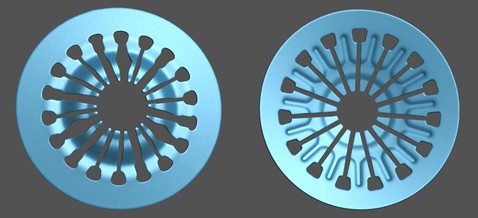

膜片彈簧-掃描數據▲

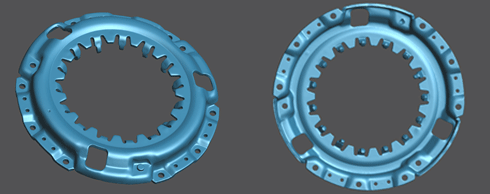

離合器蓋-掃描數據▲

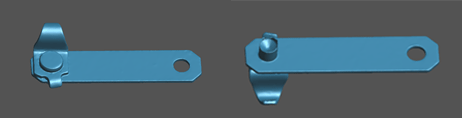

傳動鋼片-掃描數據▲


將掃描數據導入UG里進行位置裝配,并按裝配順序制作爆炸圖。

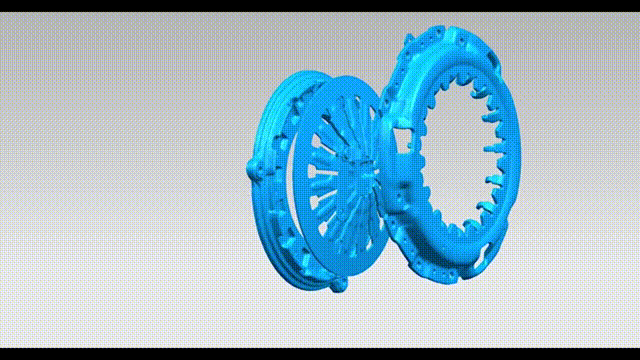

爆炸圖運動視頻演示▲


小結:

RigelScan智能手持式對比常規方案,其效率之高,令客戶十分贊嘆!速度再加上形象直觀的產品裝配展示,對于客戶獲取訂單來說幫助很大。

同時,在訂單成交之后,可以繼續利用掃描數據進行精細化測量及逆向設計。后期還可以指導加工,對制造出的離合器產品進行質量檢測等。

可以說,RigelScan Plus三維掃描儀與CAD軟件的結合,從爭取訂單開始,貫穿產品的全生命周期,幫助客戶極大地提高效率,減輕工作強度,節約時間和人力物力成本,為企業帶來效益。
