PC-DMIS怎么實現脫機編程？

發表時間：2021-09-23 09:09:06 作者：三坐標來源：whjrdzc.com 瀏覽：2695

提升效率——PC-DMIS的脫機編程技巧

PC-DMIS是受到業界廣泛認可的專業測量軟件，除了獲得國際權威機構認證，能夠保證測量精確可靠外，豐富人性化的功能也是它的一大亮點。有時候工件沒做出或者沒到達時，只要我們使用脫機編程，就能提前進行工件測量編程工作，提升測量效率。

1.導入數模

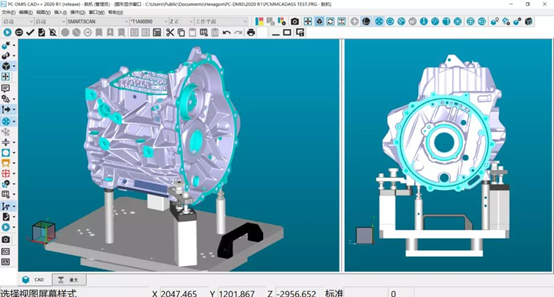

在之前的文章有講過，PC-DMIS支持全仿真模擬，所以，進行脫機編程時，導入各類CAD模型-零件、夾具甚至測量機，是非常必要的。將零件/夾具數模準確定位到三坐標測量機數模的準確位置。

相對于利用圖紙和實際零件進行分析，然后添加角度的傳統方式，有了數模之后，添加角度會更加方便：導入數模，配置測針，打開添加角度復選框，選擇“源自CAD”，手動點擊需要測量的特征后，PC-DMIS會自動計算添加所需角度。

有三種方式：

通常，在程序模式下，手動拖動測針位置，目測位置合適，點擊快捷鍵“CTRL+M”添加移動點。

通過插入-移動-移動增量來添加測針相對位置的移動，如下圖，可以選擇相對當前位置沿軸向移動。

在實際操作中，有操作熟悉的客戶在平移模式下直接CTRL+M添加移動點，然后通過修改移動點坐標，但這樣需要進行大量的計算，可能會粗心出錯，因此不建議使用。

在新的版本中，PC-DMIS可以自動添加移動點和測頭角度。

脫機編程中最強悍的存在應該是“防碰撞檢測”，PC-DMIS會直接告訴我們哪些點的位置會碰撞，哪些點位置需要調整。

視圖-路徑線（快捷方式ALT+P）：顯示測量路徑；

操作-圖形顯示窗口-碰撞檢測：基于導入的CAD數模，檢查測量路徑是否有碰撞。PC-DMIS將高亮直觀碰撞路徑段，并給出碰撞段列表。

總的來說，脫機編程時導入數模后我們需要觀察它，必須很清楚CAD模型時如何建立的，并要建立于CAD坐標系相同的工件坐標系。熟練地掌握它，將會有效提升檢測效率。
