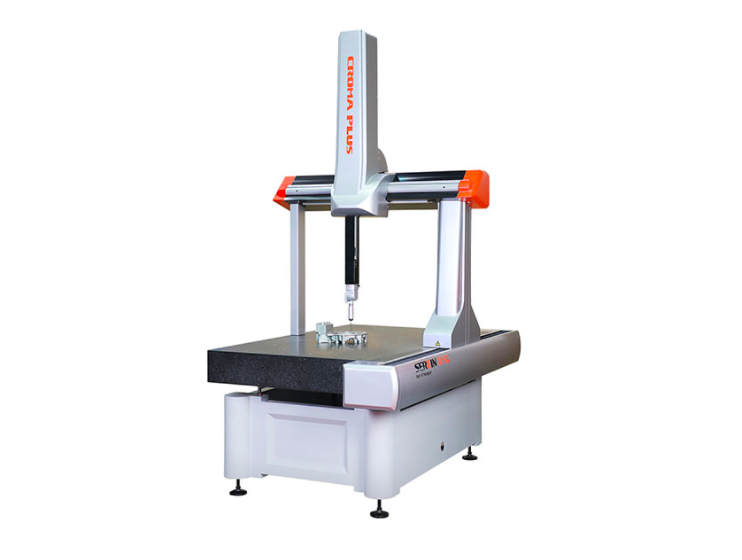

連接件在汽車上十分常見，往往在同一輛車?yán)锞蜁?huì)使用到數百個連接件。連接件在汽車中充當橋梁作用，讓各部件能夠正常進行，雖尺寸較小，但質量控制很重要，需要做好測量件的測量工作。思瑞測量CROMA PLUS三坐標能精確完成相應的掃描檢測工作，對汽車連接件進行輪廓度,位置度,垂直度,傾斜度, 平行度,距離,直徑,角度測量，幫助企業實現提高質量的工作目標。
裝夾的時候可使用多功能夾具等裝夾工具，而在此次實際測量中用了一種比較巧妙地方式，將A角要轉90度測量,再用用膠固定，能避免反復裝夾、測量的麻煩，提高測量效率。
按圖紙為標注進行測量，測量圓柱2時先開線掃描上中下三段構造圓柱，進而開始中間掃描段圓，通過曲面掃描完成尺寸、傾斜度、斜面的測量。測量尺寸：位置度，求圓柱2通過開線掃描上中下三段構造圓柱和中間掃描段圓。求面的輪廓度也是通過曲面掃描來完成。可以發現，面對此類測量任務，選擇掃描測頭比較合適。
根據不同的客戶有不同的看圖習慣，提供豐富的圖文報告。同時輸出排版緊密，簡單易懂的文本格式報告得到大部分客戶青睞
綜述，采用實用裝夾方式能提高測量效率，掃描側頭的加入可以完成測量任務。CROMA PLUS的穩定性和重復性都能滿足測量需求。
