如何使用影像測量儀測量模切件？模切件尺寸測量

發表時間：2022-02-10 14:02:53 作者：三坐標 來源：whjrdzc.com 瀏覽：1127

對于一種精密型電子產品，手機具有較高的品質要求，這就需要機身所有零部件。對于其模切件也是如此。模切件在手機上的應用較廣，在外殼、電池、背光模組、鏡頭等部件上都能見到其身影，起到功能或結構上的輔助作用。如何提高手機膜切件的測量精度與效率，是不少廠家遇到的難題。本文介紹的思瑞VIEWMAX E，能夠很好地完成模切件測量工作，同時還能兼顧許多測量需求，是一款功能較為全面的影像儀。


此次需要測量一款手機模切件，主要對其內外框的4個R角上給定點位的輪廓度進行測量。對其經研究后決定使用VIEWMAX E影像測量儀搭配METUS專業軟件作為測量方案，不僅能滿足客戶許多測量需求，而且還具有性價比高的特點。

測量過程

先導入DXF文檔，通過“模型”選擇元素建立擺正和坐標系，再在“模型”中指定位置創建棱點，從右上角第一個棱點做為起始點，需要注意的是，此時要需設定好XYZIJK,構造輪廓度。結合“圖形和影像”視窗，通過擺正起始兩個元素匹配工件和DXF文檔，接著運行程序即可。



機型特點

VIEWMAX E是一款高性價比的全自動影像儀，搭載自動變倍鏡頭、六環八區環形光等配置，帶來出色的影像測量能力。采用METUS專業測量軟件，除了具備專業測量能力的特點外，還易學易用。經過短時間的規范培訓即可上手使用，在操作難度的維度上降低了精密測量的使用門檻。

除了能夠完成模切件測量外，VIEWMAX E還能應用在五金沖壓件、LED、PCB板等工件測量，功能豐富的它自推出以來就受到客戶的認可與喜愛。

如何使用影像測量儀測量模切件？模切件尺寸測量

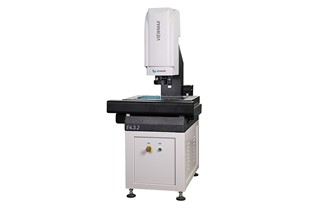

ViewMax E系列 全自動影像測量儀
