基于數模的鈑金件測量過程分享

發表時間：2022-01-19 13:01:32 作者：思瑞瑕疵檢測來源：whjrdzc.com 瀏覽：

一、測量工件：

汽車鈑金。

二、適用范圍：

適合于要求與數模進行比對的鈑金件的測量。

三、測量注意事項：

根據提供的數模，測量點進行數模比對。

四、測量過程分析：

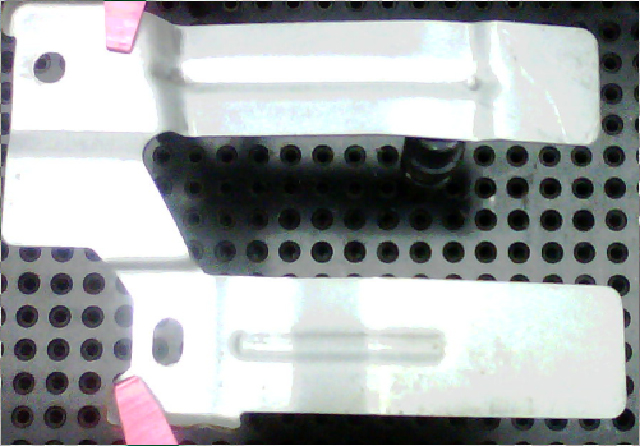

第一步：進行工件分析。根據實際測量要求，按下圖中的三點做基準，測量面上各位置與數模上的偏差；理論值的來

源。具體為：

1、操作員提供3D數模，在數模上點選獲得；

2、操作員提供理論點坐標，通過輸入理論點，查找點矢量獲得；

注：以上測量案例主要是通過在數模上點選獲得。

基于數模的鈑金件測量過程分享(圖1)

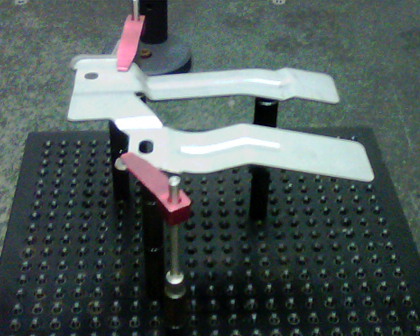

第二步：工件裝夾。此汽車鈑金工件可使用我們96件夾具中的圓柱、壓片和可調長度的圓柱進行固定；固定方法見下圖：

基于數模的鈑金件測量過程分享(圖2)

五、具體測量步驟：

由于汽車鈑金件的工件厚度只有2.1mm左右，可使用直徑Φ2mm的測針。

1、測針校驗：在此汽車鈑金件檢測中只用到A0B0一個角度；

2、在手動模式下，打開自動圓命令，在數模上選取圓，設置3個樣例點，創建；

3、打開自動圓命令，選取圓槽兩端的圓，創建，用以上兩圓構造中點，得到圓槽的中心點；

4、打開自動矢量點命令，輸入第三個基準點的坐標值，查找矢量，創建；

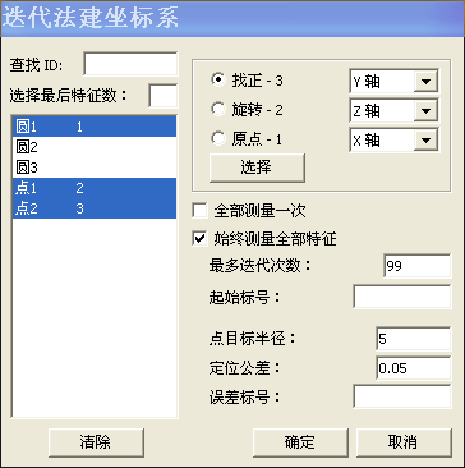

5、坐標系建立：執行程序，執行后打開坐標系框，選擇迭代法，選擇測量全部特征；見下圖：

基于數模的鈑金件測量過程分享(圖3)

6、測量點：切換到DCC模式，打開自動矢量點命令，在數模上選取點；

7、評價：通過位置評價框評價各點的T值，尺寸信息顯示勾選；

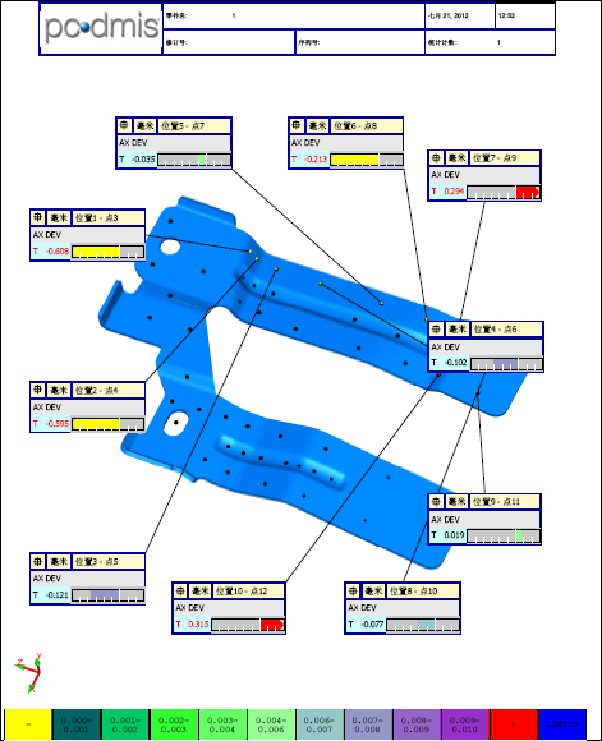

8、執行程序，得到的報告，如下圖：

基于數模的鈑金件測量過程分享(圖4)

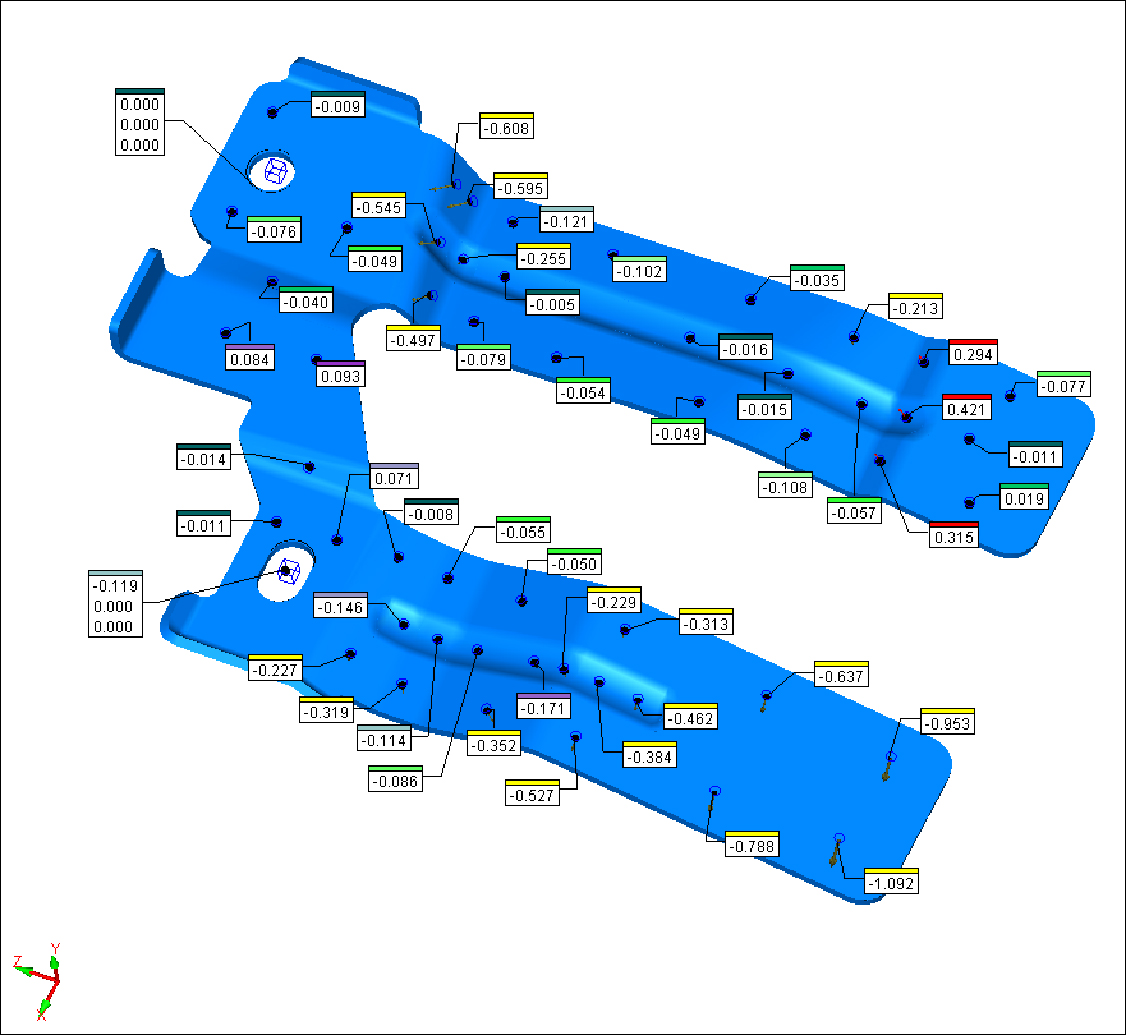

或通過抓圖的方式收到下面圖片：

基于數模的鈑金件測量過程分享(圖5)

9、將報告輸出為PDF檔案，或圖片放到word里，或Excel里，整個測量完成。

六、總結：

此鈑金件檢測案例主要運用到了迭代法建立坐標系，尺寸信息顯示等命令，對于需要數模比對的汽車零部件有一

定的參考作用。

七、模具檢測機型、測頭配置推薦：

Croma三坐標測量儀；測頭配置：PH10T+TP20+2BY20
